斜铲推土机的推土铲
作者:佚名    文章来源:互联网    点击数:    更新时间:2007-9-25

斜铲推土机用回转式推土铲的结构组成如下图所示,它由铲刀1、顶推门架6、推杆5和斜撑杆2等主要部件组成回转式推土铲可根据施工作业的需要,调整水平和垂直面内的倾斜角度。铲刀水平斜置后可在推土机直线行驶状态下实现单侧排土,进行平整地面、路基和回填沟渠等作业。铲刀侧倾后可在横坡上进行推铲作业或平整坡面,也可开挖边沟。

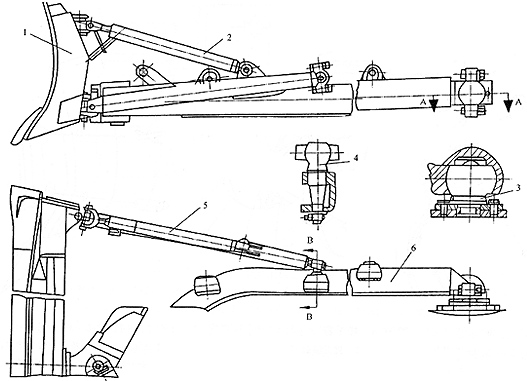

回转式推土铲
1-铲刀;2-斜撑杆;3-顶推门架支承;4-推杆球销;5-推杆;6-顶推门架


   为避免铲刀由于升降或倾斜而引起各构件间的运动干涉,铲刀与顶推门架前端采用球铲连接,与推杆、斜撑杆之间采用球铰或万向联轴器连接。
   当两侧的推杆分别铰接在推站架的中间耳座上时,铲刀呈正(直)铲状态;当一侧推杆铰接在顶推门架的后耳座上,而另一侧推杆铰接在顶推门架的前耳座上时,铲刀呈斜铲状态;当一侧斜撑杆伸长,而另一侧斜撑杆缩短时即可改变铲刀在垂直面内的倾角,铲刀则呈侧铲状态;调节左、右两斜撑杆的工作长度(保持其长度相等),可改变铲刀的切削刀。
   顶推门架的后端铰接在底盘的台车架的球形支承上,铲刀可绕其升降。
   上述其直铲推土机的作业过程,是一个铲土、运土、卸土和空载返回的循环,而斜铲推土机铲土、运土、和卸土则是连续进行的,类似平地机的作业过程,因此它扩大了作业范围,提高了生产率,多用于大、中型履带式推土机上。
