一、确定连接方案

　　IDE设备（例如硬盘、光驱等）上都会使用一组跳线来确定安装后的主盘（Master，MA）、从盘（Slave，SL）状态。如果在一根IDE数据线上接两个IDE设备的话，还必须分别将这两个IDE设备设置为一个为主盘，另一个为从盘状态。这样，安装后才能正常使用。

　　如果一根IDE数据线上只接惟一的IDE设备，不管这个IDE设备原先是设置为主盘还是从盘状态，都不需要对这个惟一的IDE设备重新设置跳线。

　　通常都是将性能较好的新硬盘接在第一条IDE数据线上，设为主盘，作为开机引导硬盘。至于旧硬盘，有几种接法：

　　1．两个硬盘接在同一根硬盘数据线上，则第二硬盘应设为从盘。

　　2．第二硬盘接在第二个IDE接口上，如果该接口的数据线上只有一个硬盘，也没接光驱，那么第二硬盘就不用跳线；如果这根数据线上还挂有光驱，一般将第二硬盘和光驱的其中一个设为主盘，另一个设为从盘，这由你决定。

　　　　二、设置硬盘跳线

　　确定好硬盘的连接方案后，就要设置硬盘跳线了。一般可以在硬盘的IDE接口与电源接口之间找到由3～5列跳线。不管是什么硬盘，在跳线设置上，大致可分成主盘、从盘与电缆选择（Cable Select）三种。硬盘的出厂预设值都是设为主盘，所以如果将硬盘设为主盘，一般就不用设置跳线了。

　　硬盘跳线大多设置在硬盘的电源插座和数据线接口之间，如图1所示。
图1

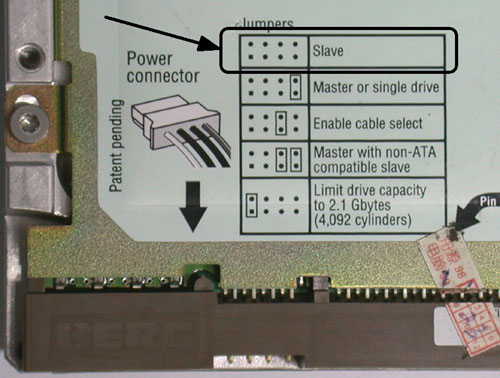

有些三星硬盘的跳线是设置在硬盘背面的电路板上，然后根据硬盘正面或数据线接口上方标示的跳线设置方法，如本例的希捷4.3GB硬盘正面就有跳线设置图，如图2所示。

图2

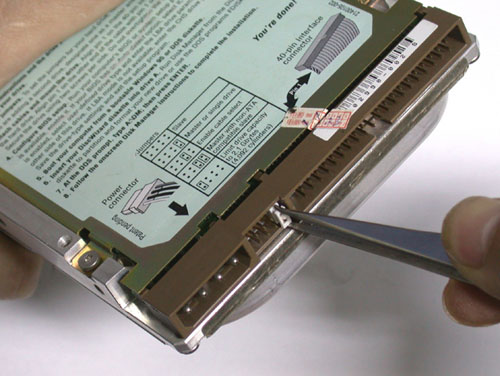

根据图中标示的设置方案，取出所有跳线帽就是从盘了，如图3所示。

图3

三、安装硬盘与数据线

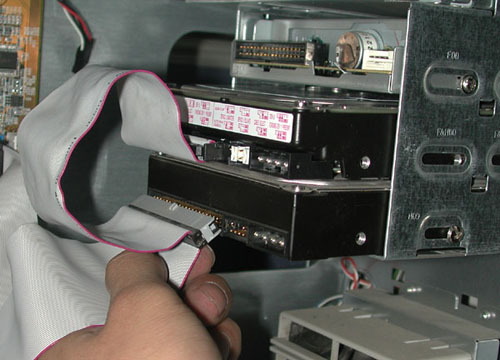

　　打开机箱，将硬盘装入机箱的3.5英寸的安装架，并用螺钉固定，将第一根IDE数据线未端插入老硬盘的IDE接口，IDE数据线中端插入新硬盘的IDE接口，如图4所示。而且，IDE数据线的Pin1（也就是红边）必须与硬盘和IDE接口的Pin1相连接。最后再将梯形的四针电源插头接到硬盘的电源插座上。

图4

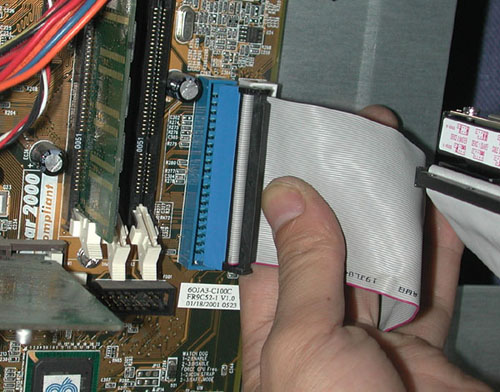

　　将IDE数据线接到主板的IDE插槽中，同样也要将IDE数据线的红边对准IDE插槽的Pin1，如图5所示。一般来说，主板上会有两个IDE插槽，将80针或40针的IDE数据线的另一端插入这个主板上第一个IDE插槽中。

图5

如果主板和硬盘都支持ATA 66/100/133，那么务必要使用80针的IDE数据线。否则，如果使用40针的IDE数据线的话（即与光驱的数据线相同），将会影响硬盘传输速率。

　　　　四、设置CMOS参数

对于新的主板来说，一般都会自动检测硬盘参数，也就是说只要硬盘安装正确，就无须设置CMOS。对于一些老主板来说，可能就需要手动进行设置了。

　　启动计算机后，按“Del”键进入CMOS Setup程序的主菜单，选择“IDE HDD Auto Detection（IDE硬盘驱动器自动检测）”并回车，可以看到第一、第二硬盘的所有参数，包括容量、柱面数、磁头数、扇区数、工作模式等等。检测结果表明，双硬盘的安装和设置已经成功。按“Esc”键，退回到主菜单，最后按快捷键“F10”或选择“Save And Exit Setup（存盘退出）”。退出CMOS Setup程序后，将重新启动计算机，如果在开机自检时，能检测出硬盘参数就说明已安装成功。

　　用Fdisk进行硬盘的重新分区及用Format进行硬盘分区的格式化。不过在格式化硬盘时一定要注意“盘符交错”问题。例如已将新硬盘分为三个区，格式化D盘时，千万不能输入“format D：”，而是要输入“format E：”，否则只会格式化老硬盘的C盘。建议在格式化新硬盘之前不要挂接老硬盘，就可以避免这个问题。

　　安装双硬盘的过程比较简单，只要、细心一般就可以顺利完成。如果主板比较老，安装双硬盘之后，出现在通电自检时就可能死机、锁住，或者硬盘容量显示错误等现象，那么很可能是遇到传说中的硬盘容量限制问题了。
